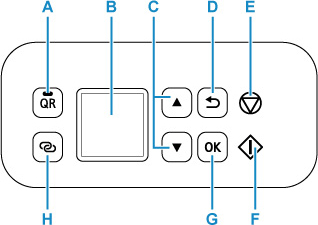

Radna ploča

A: Gumb QR / žaruljica QR

Ako pritisnete gumb QR dok QR svijetli, prikazat će se QR kôd i omogućiti vam pristup priručniku na mreži u kojem je objašnjena trenutačna funkcija. Trošak povezivanja s internetom snosi kupac.

B: LCD (zaslon od tekućih kristala)

Prikazuje poruke, stavke izbornika i radni status.

C: Gumbi i

Koristi se za odabir stavke postavke. Ti gumbi koriste se i za unos znakova.

D: Gumb Natrag (Back)

Vraća LCD na prethodni zaslon.

E: Gumb Zaustavi (Stop)

Otkazuje rad u tijeku zadatka ispisa ili odabir stavke izbornika.

Pritiskom tog gumba kada unosite znakove briše se jedan znak.

F: Gumb Započni (Start)

Pritisnite ovaj gumb za početak ispisa ili kopiranja ili za potvrdu unesenih znakova.

G: Gumb U redu (OK)

Finalizira odabir stavki. Koristi i za otklanjanje pogrešaka.

H: Gumb Bežično povezivanje (Wireless connect)

Za postavljanje podataka bežičnog usmjerivača u pisaču izravno s pametnog telefona ili drugog sličnog uređaja (bez potrebe izvršavanja bilo kakvih postupaka na usmjerivaču) ovaj gumb držite pritisnutim.
